고성능 로이 유리와 아르곤 가스를 적용해도 복층유리의 가장 약한 부분은 어디일까요? 바로 유리 가장자리, 즉 스페이서 부분입니다. 일반 알루미늄 스페이서는 열전도율이 높아 유리 중앙부보다 5~10배 많은 열이 이 부분을 통해 새어나갑니다. 이것이 바로 건축 현장에서 끊임없이 문제시되는 열다리(Thermal Bridge) 현상입니다.
건축주와 에너지 컨설턴트들이 간과하기 쉬운 이 열다리 문제를 해결하는 기술이 바로 웜엣지(Warm Edge) 스페이서입니다. 이 글에서는 웜엣지 스페이서가 복층유리 단열 성능을 어떻게 높이는지, 그 원리와 데이터로 상세히 설명합니다.
열다리 현상: 복층유리의 숨은 약점
왜 스페이서 부분에서 열이 새나갈까?

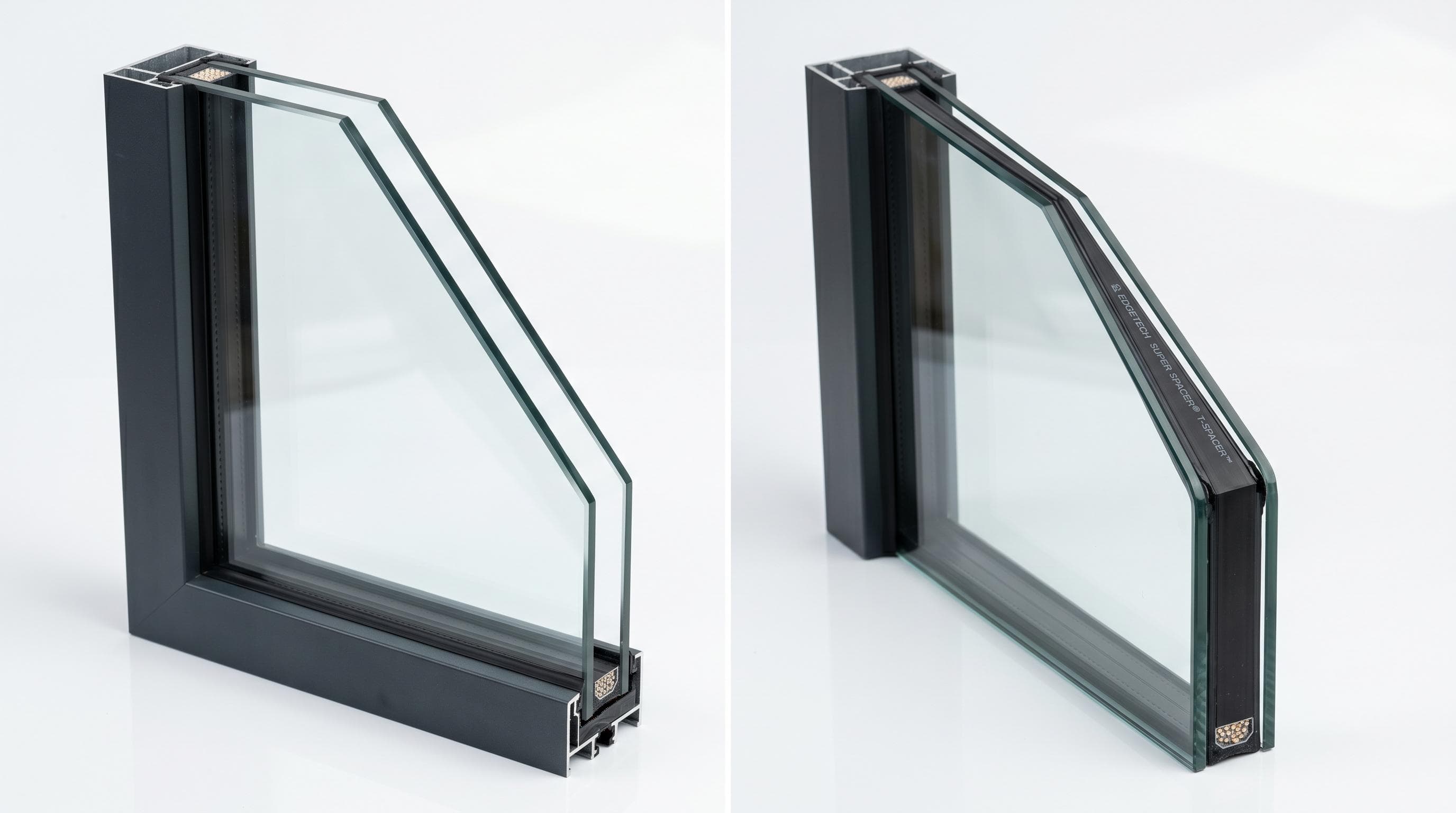

복층유리의 스페이서는 두 장의 유리를 고정하고 간격을 유지하는 역할을 합니다. 기존에 널리 사용된 알루미늄 스페이서는 열전도율이 약 160 W/m·K로 매우 높습니다. 이는 열이 외부로 빠르게 전달되는 통로 역할을 합니다.
- 유리 중앙부 열관류율: 1.1 W/㎡·K (Low-E + 아르곤 기준)
- 스페이서 부근 열관류율: 5.0 W/㎡·K 이상
- 열 손실 비중: 전체 창 열손실의 20~30%가 스페이서 부분에서 발생
열다리 현상으로 인한 문제
- 결로 및 곰팡이: 스페이서 부분의 낮은 표면 온도로 인해 습기 응결
- 에너지 손실: 난방/냉방 에너지의 상당 부분 유출
- 실내 쾌적성 저하: 창가의 차가운 기류(Cold Draft) 발생
- 유리 수명 단축: 장기적 결로로 인한 밀폐 손상 가능성

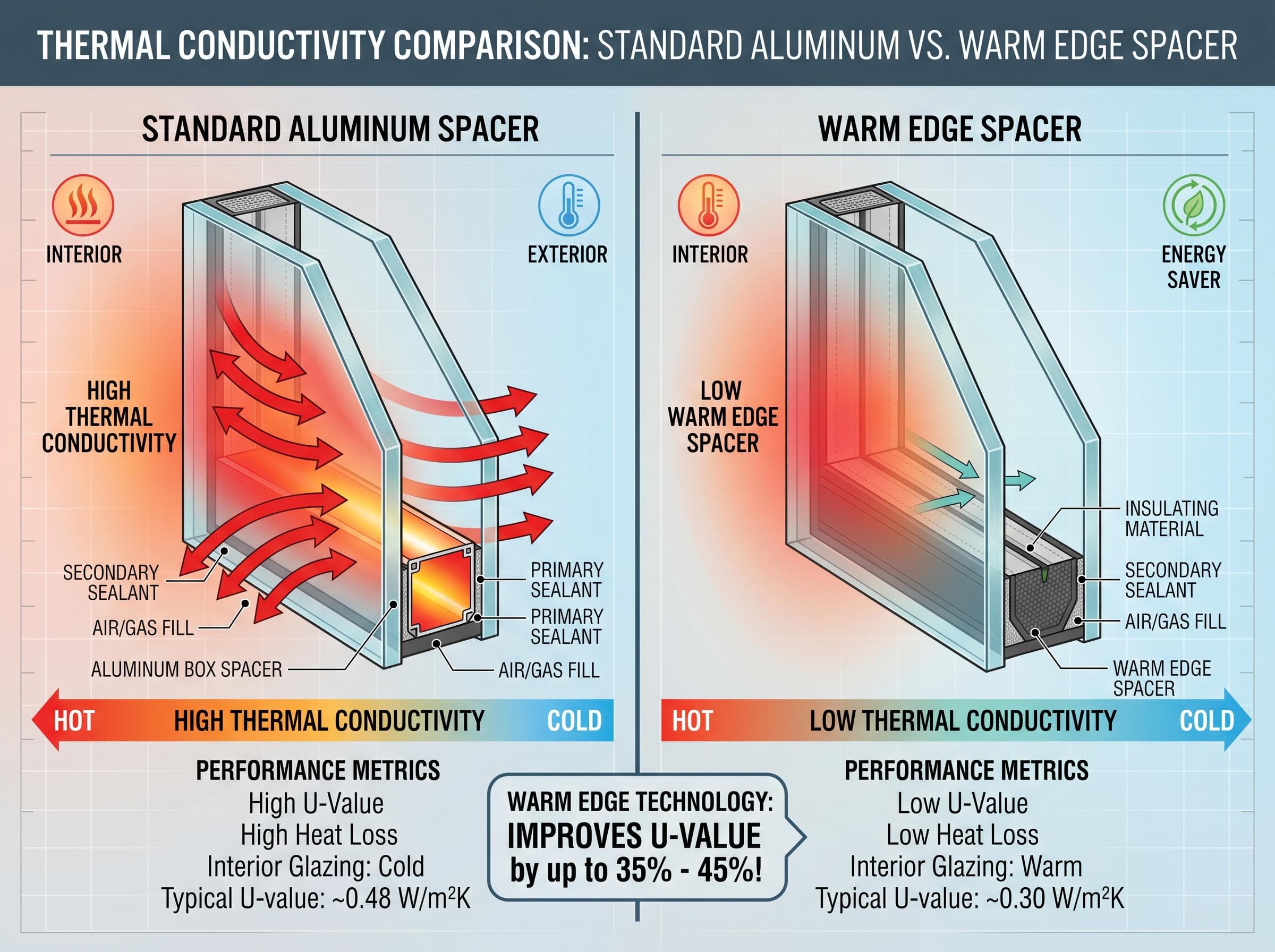

웜엣지 스페이서란?
개념과 원리
웜엣지 스페이서는 열전도율이 낮은 복합 재질(주로 부틸과 스테인리스 또는 특수 플라스틱)로 제작된 스페이서입니다. 알루미늄 대비 열전도를 크게 차단합니다.
| 스페이서 종류 | 소재 | 열전도율(W/m·K) | psi값(W/m·K) |
|---|---|---|---|
| 일반 알루미늄 | 알루미늄 | 160 | 0.08 |
| 스테인리스 스틸 | 스테인리스 | 15 | 0.06 |
| 웜엣지 스페이서 | 복합재질 | 0.1~0.3 | 0.03 |
psi값(선형열관류율): 창틀과 유리의 결합부에서 발생하는 열손실을 나타내는 지표로, 값이 낮을수록 우수합니다.

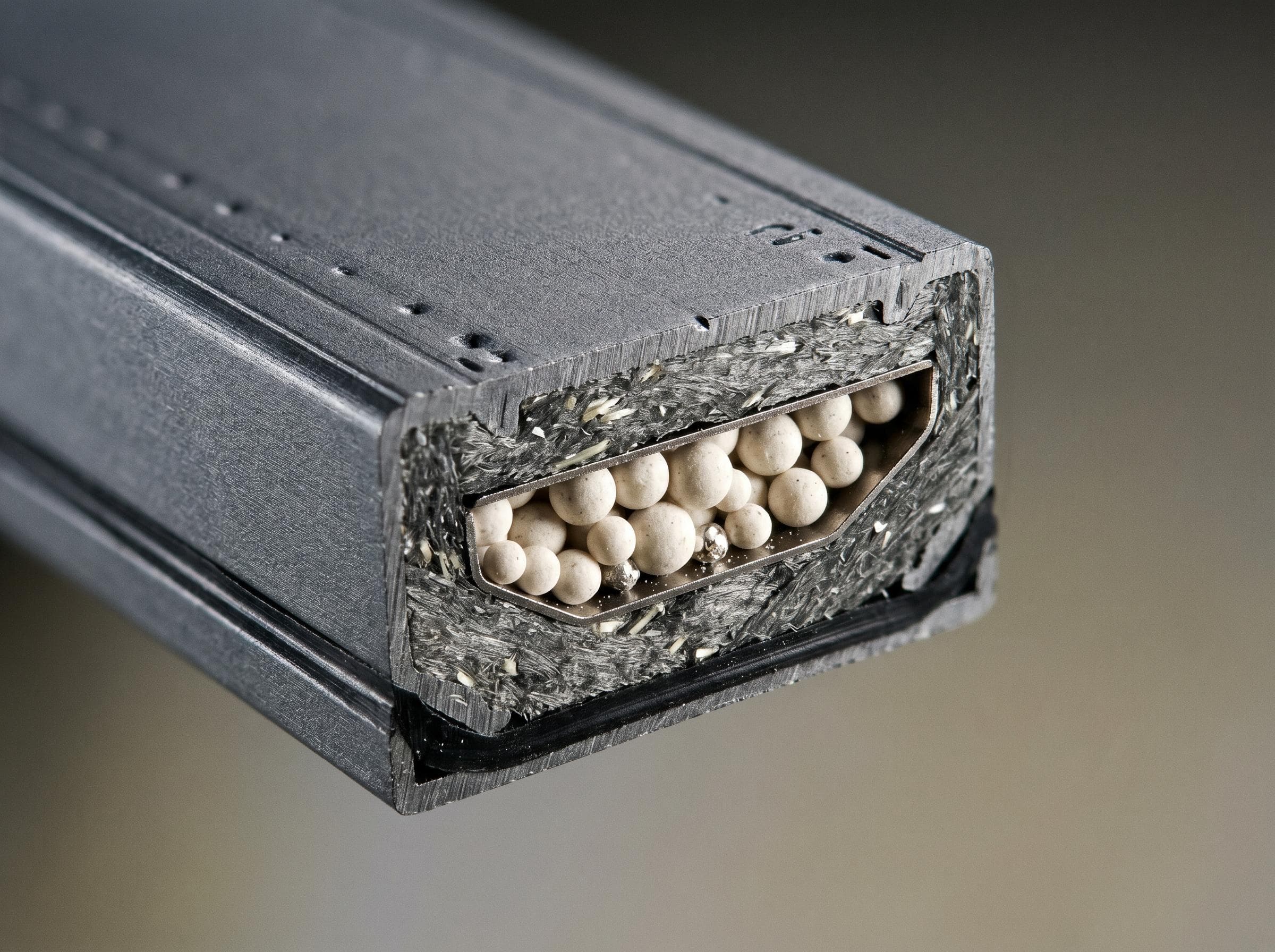

웜엣지 스페이서의 핵심 구조
웜엣지 스페이서는 일반적으로 다음 3중 구조로 되어 있습니다.
- 외부 가스 차폐층: 아르곤 가스 누설 방지
- 저전도성 중심체: 복합 폴리머로 열전도 차단
- 구조적 보강층: 스테인리스 또는 유리섬유로 기계적 강도 확보
실제 성능 비교 데이터
아래 수치는 제조사 및 연구기관이 공개한 일반 기준값이며, 실제 성능은 제품·설치 조건에 따라 달라질 수 있습니다.
열관류율 개선 폭
| 복층유리 조합 | 알루미늄 스페이서 | 웜엣지 스페이서 | 개선율 |
|---|---|---|---|
| 일반 복층유리 | 2.8 | 2.5 | 10.7% |
| Low-E + 아르곤 | 1.4 | 1.1 | 21.4% |
| 삼중창(Low-E) | 0.9 | 0.7 | 22.2% |
핵심 인사이트: 고성능 유리일수록 웜엣지 스페이서의 효과가 극대화됩니다. 단열 성능이 좋을수록 스페이서 부분의 열다리 비중이 커지기 때문입니다.
결로 방지 성능
- 알루미늄 스페이서: 실내 온도 20°C, 습도 50% 시 결로 시작 온도 8°C
- 웜엣지 스페이서: 동일 조건에서 결로 시작 온도 2°C 이하
- 실효성: 영하의 겨울철에도 스페이서 부분 결로 발생 위험 현저히 감소
U-Edge Factor(모서리 열관류율 계수) 비교
| 스페이서 종류 | U-Edge Factor | 평가 |
|---|---|---|
| 알루미늄 | 0.45 | 보통 |
| 스테인리스 | 0.35 | 양호 |
| 웜엣지(프리미엄) | 0.20 이하 | 우수 |
건축 설계 시 적용 가이드
Passive House 및 제로에너지 건축에서의 필수성
패시브하우스 인증 기준:
- 창 전체 열관류율(Uw): 0.85 W/㎡·K 이하
- 스페이서 psi값: 0.05 W/m·K 이하 요구
- 결론: 웜엣지 스페이서 없이는 패시브하우스 기준 달성이 사실상 어렵습니다.
설계 시 체크 포인트
- 건축 에너지 모델링 시: 스페이서 열다리 계수를 반영한 정밀 해석 필요
- PHPP(Passive House Planning Package): 웜엣지 스페이서 psi값 입력 필수
- 제로에너지 건축 인증: 웜엣지 적용 시 가산점 부여
- 건축비 vs 운영비: 스페이서 교체 비용은 약 10
15% 증가하나, 운영비 절감으로 35년 내 회수 가능
마무리
웜엣지 스페이서는 복층유리 단열 성능의 마지막 퍼즐 조각입니다. 중앙부의 고성능 Low-E 코팅과 아르곤 가스만으로는 완성할 수 없는 단열을, 스페이서 교체 하나로 크게 개선할 수 있습니다. 특히 패시브하우스나 제로에너지 건축 등 고성능 건축에서는 웜엣지 스페이서가 필수가 되었습니다.
건축 설계 단계에서 스페이서 선택을 소홀히 하지 마세요. 작은 부품 하나가 건축물 전체의 에너지 성능을 좌우합니다.
