건설 현장에서 복층유리 품질 문제는 설치 완료 후에야 발견되는 경우가 많습니다. 이슬점 상승으로 유리 내부에 이슬이 맺히거나, 기밀 불량으로 아르곤 가스가 누출되는 등의 문제는 이미 창호에 설치된 상태에서 교체가 불가피해 막대한 공사비용과 일정 지연을 초래합니다.
이러한 문제를 사전에 방지하기 위한 유일한 방법은 제조 공정 단계부터 체계적인 품질 관리(QC)를 수행하는 것입니다. 이 글에서는 복층유리 제조 공정별 QC 체크리스트를 제공하여 감리자와 품질 관리자의 현장 실무를 돕습니다.
복층유리 제조 공정 개요

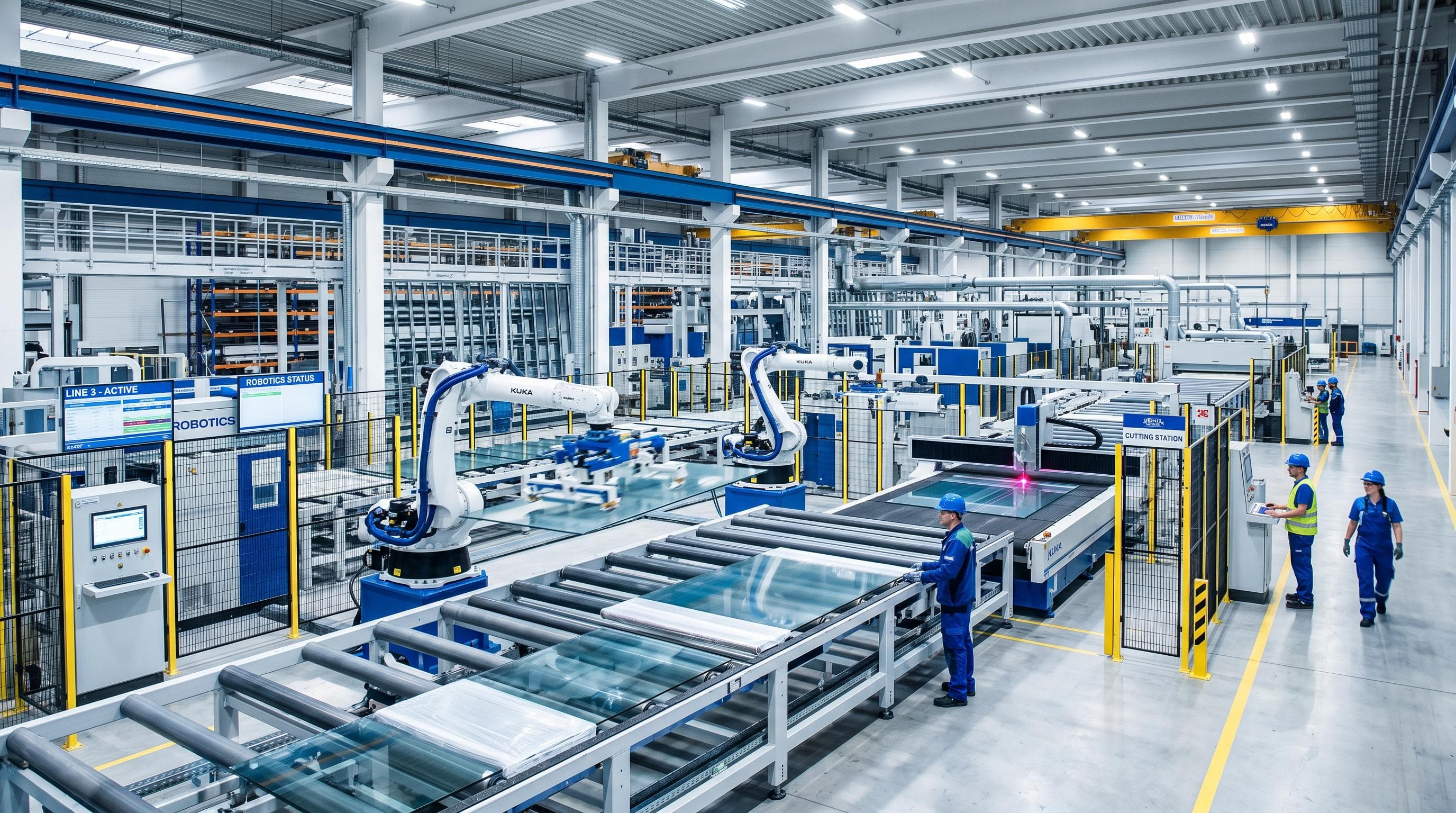

전 공정 흐름도
복층유리 제조는 다음 6개 단계로 이루어집니다:
원자재 입고 검사 → 유리 재단 및 가공 → 세척 및 건조 →
조립(스페이서 부착) → 1차/2차 실링 → 기밀 검사 및 출하
각 단계에서 발생할 수 있는 품질 결함은 다음 단계로 전달되어 최종 제품의 불량으로 이어지므로, **공정별 100% 검사(In-Process Inspection)**가 원칙입니다.

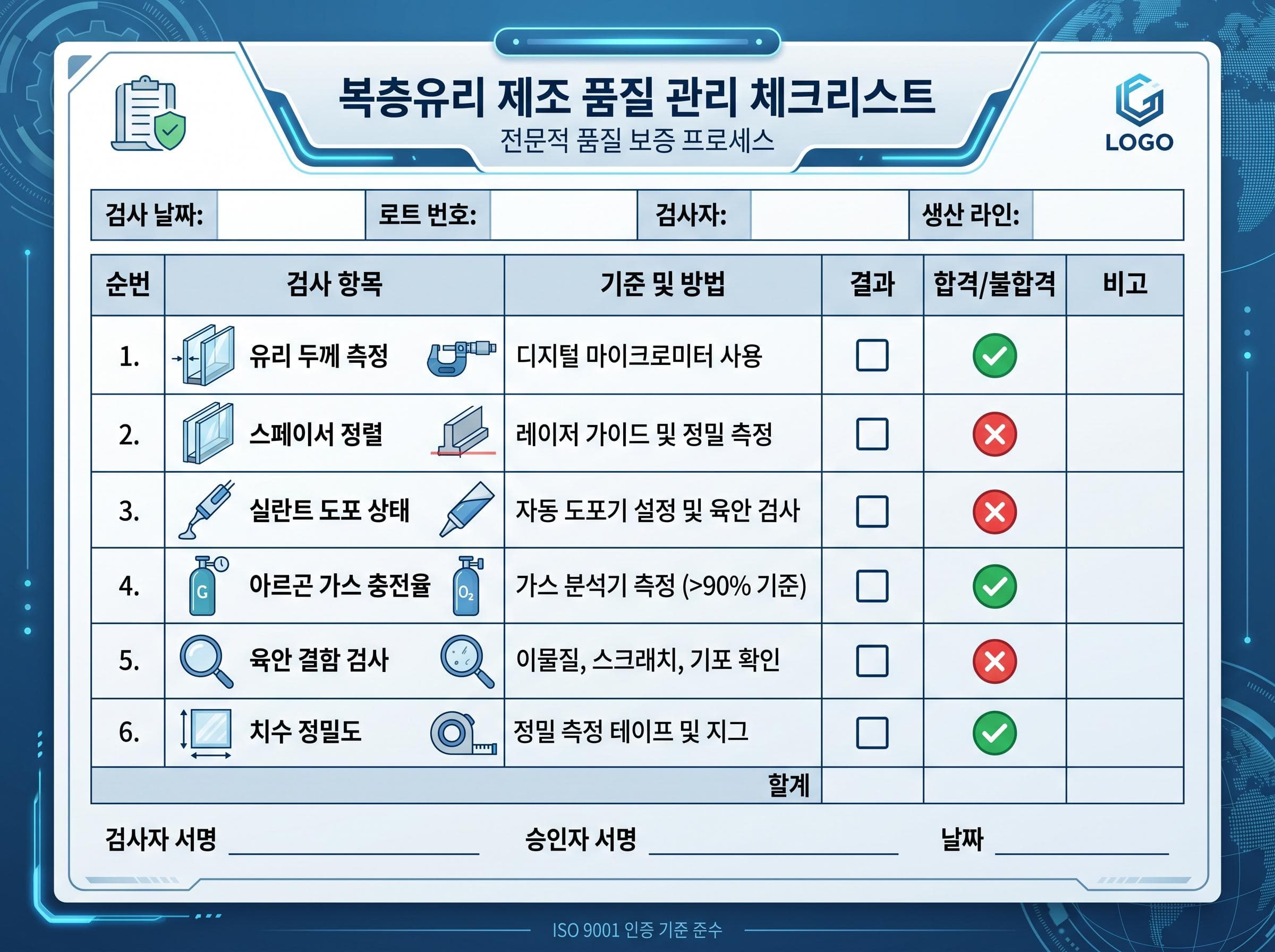

공정별 QC 체크리스트
1단계: 원자재 입고 검사
| 검사 항목 | 검사 방법 | 합격 기준 | 주요 불량 유형 |
|---|---|---|---|
| 유리 두께 | 초음파 두께계 | 허용 편차 ±0.2mm | 두께 불균일 |
| 유리 품질 등급 | 육안 검사 | 기포·스크래치 허용 기준 이내 | 기포, 석류석, 코팅 불량 |
| 스페이서 직선도 | 직선도 게이지 | 0.5mm/m 이내 | 휨, 변형 |
| 부틸/폴리설파이드 | 점도 측정 | 제조사 사양 이내 | 경화, 이물 혼입 |
| 건조제(흡습제·몰레큘러 시브) | 흡습율 시험 | 20% 이상 | 포화 상태, 파손 |
감리자 팁: 로이 코팅 유리 입고 시 코팅 면(#1~#4) 식별 라벨이 정확히 부착되어 있는지 반드시 확인하세요. 코팅 면 혼동은 설계 성능과 다른 제품이 출하되는 치명적 원인이 됩니다.
2단계: 유리 재단 및 가공 검사
| 검사 항목 | 검사 방법 | 합격 기준 | 주요 불량 유형 |
|---|---|---|---|
| 재단 치수 | 캘리퍼스/테이프 | KS 허용 편차 이내 | 치수 초과 |
| 모서리 가공(C-edge) | 각도 게이지 | R 0.5~2.0mm | 칩핑, 균열 |
| 드릴 홀 위치 | 좌표 측정기 | ±1.0mm 이내 | 위치 편차 |
| 강화 품질 | 편응력 측정 | 90MPa 이상 | 강화 불량 |
3단계: 세척 및 건조 공정 검사
세척 공정은 복층유리 품질에 가장 결정적인 영향을 미치는 단계입니다:
- 세척수 온도: 40~60℃ 유지 확인
- DI수 전도도: 10μS/cm 이하 유지
- 건조 풍량 및 온도: 설정값 ±5% 이내
- 육안 검사: 유리 표면에 수막, 얼룩, 이물 집착 여부 확인
불량 사례: 세척 불량으로 유리 표면에 기름막이 남으면 1차 실란트(부틸)의 접착력이 저하되어 장기 기밀 불량으로 이어집니다.
4단계: 조립(스페이서 부착) 검사
| 검사 항목 | 검사 방법 | 합격 기준 | 주요 불량 유형 |
|---|---|---|---|
| 스페이서 위치 | 측정기 | ±1.0mm 이내 | 위치 편차 |
| 부틸 도포 상태 | 육안/두께 게이지 | 연속 도포, 끊김 없음 | 도포 누락, 기포 |
| 건조제 충전량 | 중량 측정 | 사양 대비 ±5% 이내 | 충전 부족 |
| 스페이서 연결부 | 육안 | 겹침 10mm 이상 | 연결 불량 |

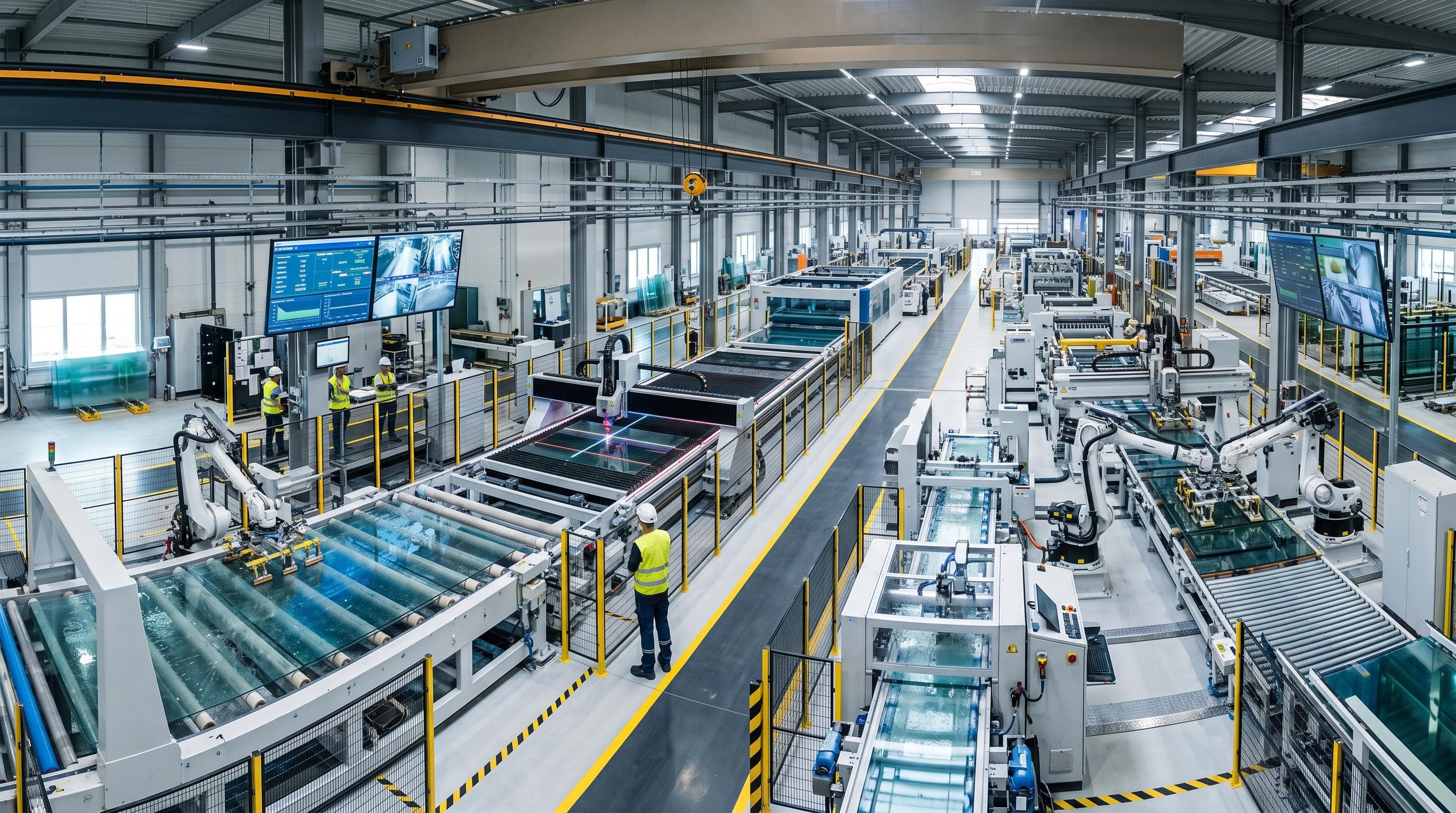

5단계: 2차 실링(폴리설파이드) 검사
| 검사 항목 | 검사 방법 | 합격 기준 | 주요 불량 유형 |
|---|---|---|---|
| 실링 두께 | 두께 게이지 | 5mm 이상 | 도포 부족 |
| 기포/공동 | 육안 | 기포 없음 | 기포 혼입 |
| 표면 상태 | 육안 | 균일한 마감 | 불균일, 끊김 |
| 경화 상태 | 경도계 | Shore A 30~50 | 경화 불량 |
6단계: 기밀 검사 및 출하 검사
| 검사 항목 | 검사 방법 | 합격 기준 | 주요 불량 유형 |
|---|---|---|---|
| 기밀성(헬륨) | 누출 검사기 | 0.5%/년 이하 | 실링 불량 |
| 이슬점 | 이슬점 측정기 | -40℃ 이하 | 건조제 불량, 기밀 불량 |
| 외관 | 육안/조명 | KS 기준 이내 | 이물, 기포, 실링 불량 |
| 최종 치수 | 측정기 | KS 허용 편차 이내 | 치수 초과 |
복층유리 품질 검사 장비와 방법
필수 검사 장비

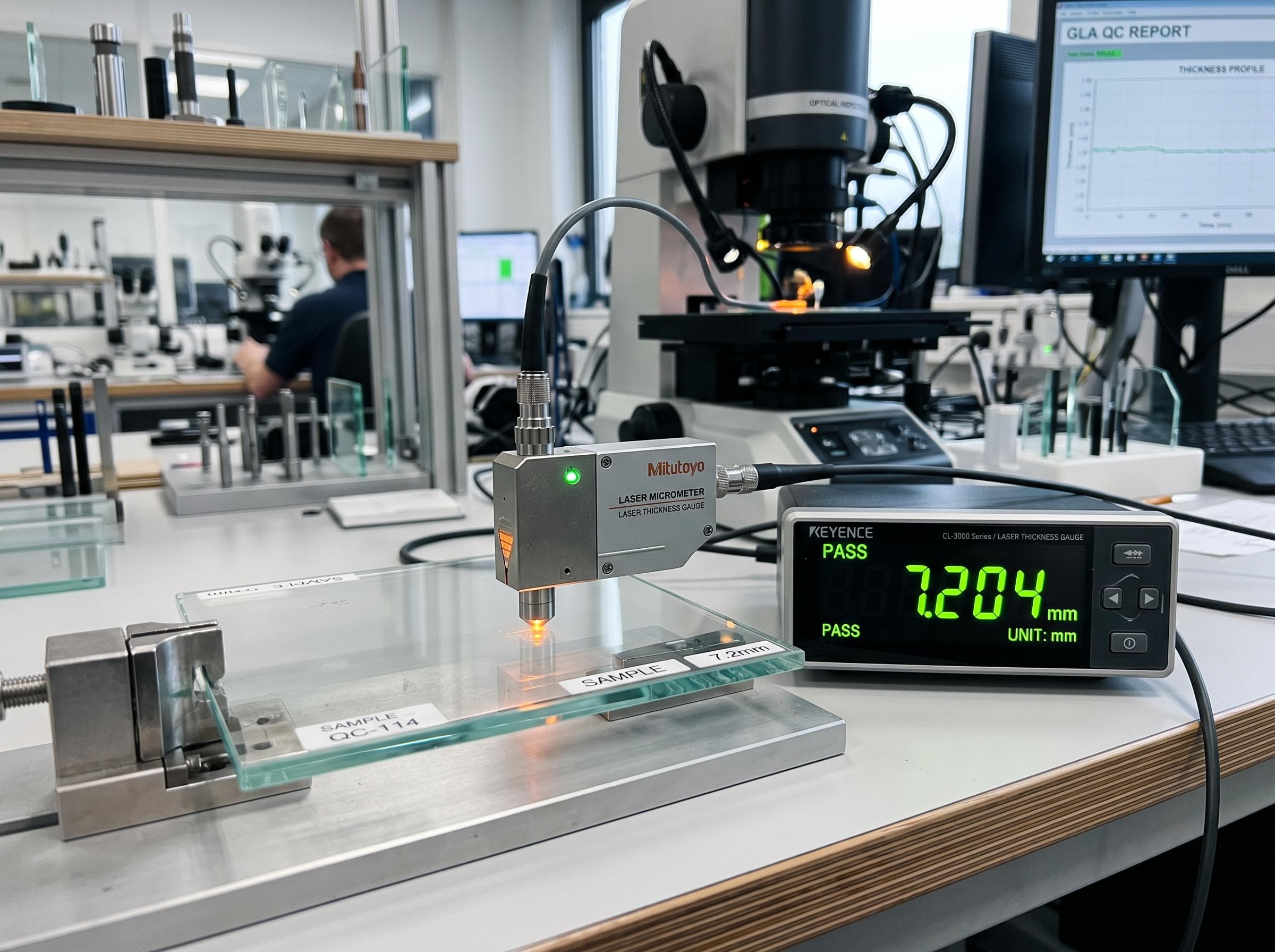

복층유리 품질 검사에 사용되는 주요 장비:
| 장비명 | 용도 | 측정 항목 |
|---|---|---|
| 열관류율 측정기 | 열전달 성능 측정 | U-value (W/m²K) |
| 이슬점 측정기 | 내부 가스 상태 측정 | 이슬점(℃) |
| 헬륨 누출 검사기 | 기밀성 측정 | 누출률(%/년) |
| 초음파 두께계 | 유리 두께 측정 | 두께(mm) |
| 편응력 측정기 | 강화 정도 측정 | 편응력(MPa) |
| 분광 광도계 | 광학 성능 측정 | 투과율(%), 반사율(%) |
복층유리 결함 유형과 대응 방안
주요 결함 및 원인 분석
| 결함 유형 | 원인 | 대응 방안 |
|---|---|---|
| 이슬점 상승 | 건조제 포화, 기밀 불량 | 반품 후 재제조, 실링 공정 점검 |
| 기밀 불량 | 실링 결함, 스페이서 불량 | 누출 검사 후 재실링 또는 재제조 |
| 유리 파손 | 충격, 열응력, 니켈 황화물 | 원인 분석 후 적정 유리 재선정 |
| 코팅 탈락 | 코팅 결함, 가공 불량 | 로이 유리 제조사 클레임 |
| 이물 혼입 | 세척 불량, 작업환경 | 클린룸 관리 강화, 세척 공정 점검 |
마무리
복층유리 제조 공정의 체계적인 QC는 현장 품질 문제를 원천적으로 차단하는 가장 효과적인 방법입니다. 공정별 체크리스트를 기반으로 한 철저한 품질 관리가 건설사의 감리 품질을 결정짓습니다.
경북 칠곡의 복층유리 제조 업체 대한복층유리는 원자재 입고부터 출하 검사까지 공정별 품질 관리를 시행하고 있습니다. 감리자가 필요한 품질 검사 관련 사항은 언제든지 문의해 주세요.
