복층유리의 단열 성능을 결정하는 요소는 무엇일까요? LOW-E 코팅의 품질, 스페이스 두께, 유리 두께도 중요하지만, 많은 이들이 간과하는 핵심 변수가 바로 충전 가스입니다. 단순히 '공기를 빼고 가스를 넣는다'고 해서 끝이 아닙니다. 어떤 가스를 얼마나 순도 높게 충전하느냐에 복층유리의 열관류율(U값)이 크게 달라지기 때문이죠.
설계 단계에서 가스 사양을 지정할 때, 단순히 '불활성 가스 충전'으로 끝내서는 안 됩니다. 이 글에서는 아르곤(Ar), 크립톤(Kr), 제논(Xe) 세 가지 가스의 물리적 특성과 실제 단열 성능 향상 효과를 상세히 분석합니다.
왜 가스를 충전하는가? 공기 vs 불활성 가스
공기의 문제점
일반 공기의 주성분은 질소(78%)와 산소(21%)입니다. 이들은 열전도율이 상대적으로 높고, 특히 산소는 습기를 포함해 금속 코팅(Low-E)을 산화시키는 위험이 있습니다. 또한 공기 중 수증기는 장기적으로 복층유리 내부에 서리(결로)를 발생시킬 수 있습니다.
불활성 가스의 장점
- 열전도율 저하: 무거운 원자량을 가진 불활성 가스는 공기보다 열전도율이 낮음
- 부식 방지: 화학적 반응성이 거의 없어 LOW-E 코팅 보호
- 결로 방지: 습기를 포함하지 않아 내부 서리 발생 차단
세 가지 단열 가스 상세 비교
아르곤(Argon, Ar) - 경제적인 표준
| 항목 | 아르곤 가스 |
|---|---|
| 원자량 | 39.95 |
| 열전도율 | 0.0177 W/(m·K) |
| 공기 대비 열전도율 | 약 33% 감소 |
| 가격 | 저렴 (가장 경제적) |
| 대중화도 | 전 세계적으로 가장 널리 사용 |
아르곤은 지구 대기 중에도 약 0.93% 포함되어 있어 대량 생산이 용이하고 가격이 저렴합니다. 일반 복층유리(LOW-E 코팅)에 아르곤을 충전하면 공기 대비 약 30~40%의 열전도 저감 효과를 얻을 수 있습니다. 가성비가 뛰어나 대부분의 건축물 표준 사양으로 적합합니다.
크립톤(Krypton, Kr) - 고성능 대안
| 항목 | 크립톤 가스 |
|---|---|
| 원자량 | 83.80 |
| 열전도율 | 0.0095 W/(m·K) |
| 공기 대비 열전도율 | 약 64% 감소 |
| 가격 | 아르곤의 5~10배 |
| 최적 간격 | 좁은 간격(10~12mm)에서도 우수한 성능 |
크립톤은 아르곤보다 원자량이 두 배 이상 무거워 열전도율이 현저히 낮습니다. 특히 좁은 유리 간격에서도 우수한 성능을 발휘해, 두께 제약이 있는 고급 창호나 슬림 디자인 창에 적합합니다. 수동주택이나 에너지 효율 1등급 건축물에서 선호됩니다.
제논(Xenon, Xe) - 극한의 단열
| 항목 | 제논 가스 |
|---|---|
| 원자량 | 131.29 |
| 열전도율 | 0.0057 W/(m·K) |
| 공기 대비 열전도율 | 약 78% 감소 |
| 가격 | 매우 고가 (크립톤의 10~15배) |
| 적용 분야 | 초고성능 건축물, 특수 용도 |
제논은 세 가지 가스 중 가장 낮은 열전도율을 자랑하지만, 희소성 때문에 가격이 매우 비쌉니다. 일반 건축물보다는 수동주택, 제로에너지 빌딩, 또는 창문 면적이 제한된 극한의 에너지 효율을 요구하는 프로젝트에 한해 사용됩니다.

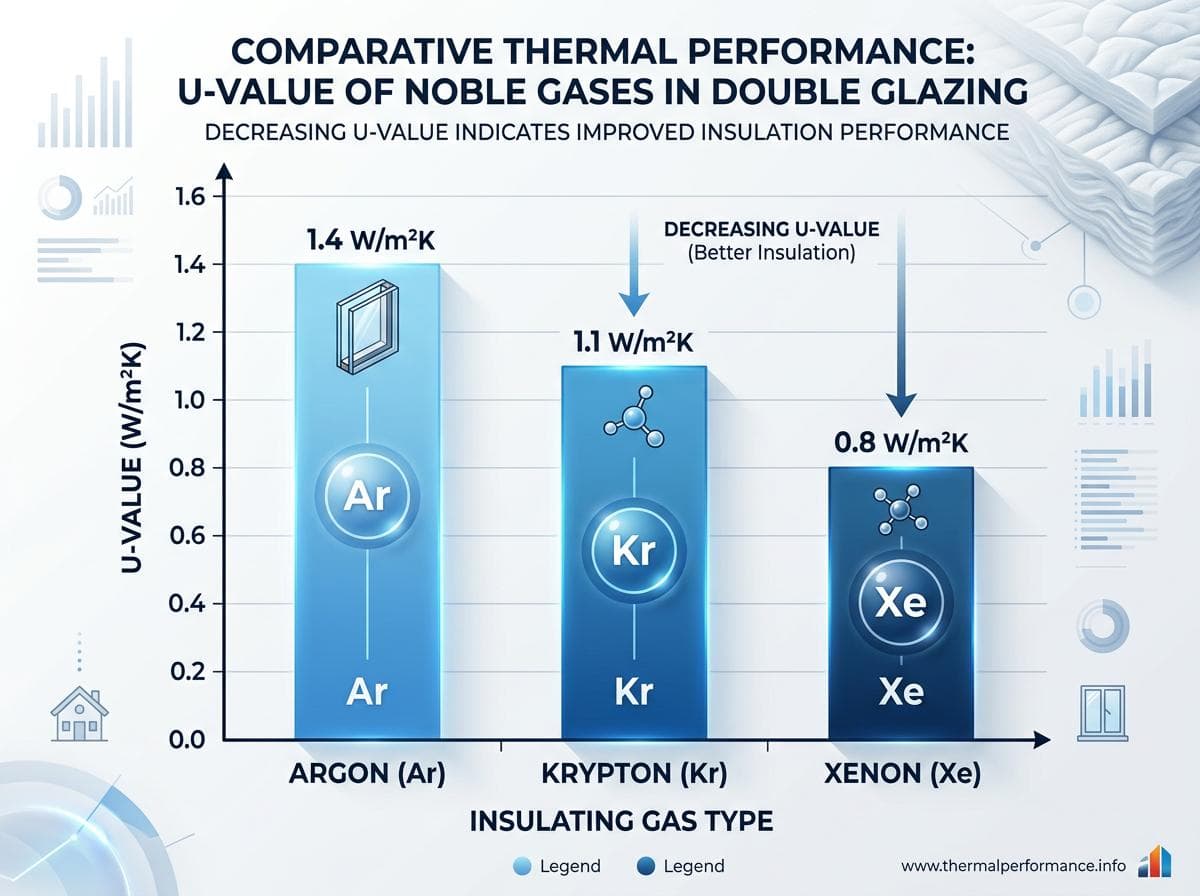

가스별 열관류율(U값) 변화
동일한 LOW-E 코팅과 유리 사양을 기준으로, 충전 가스에 따른 U값 변화를 살펴볼까요?
| 가스 종류 | 열관류율(U값, W/㎡K) | 성능 향상률 |
|---|---|---|
| 공기 | 2.8 ~ 3.0 | 기준 |
| 아르곤 | 1.6 ~ 1.8 | 약 40% 개선 |
| 크립톤 | 1.1 ~ 1.3 | 약 56% 개선 |
| 제논 | 0.9 ~ 1.1 | 약 64% 개선 |
참고: 위 수치는 일반적인 6mm+12A+6mm LOW-E 복층유리 기준이며, 실제 값은 유리 종류, LOW-E 코팅 사양, 간격에 따라 달라질 수 있습니다.

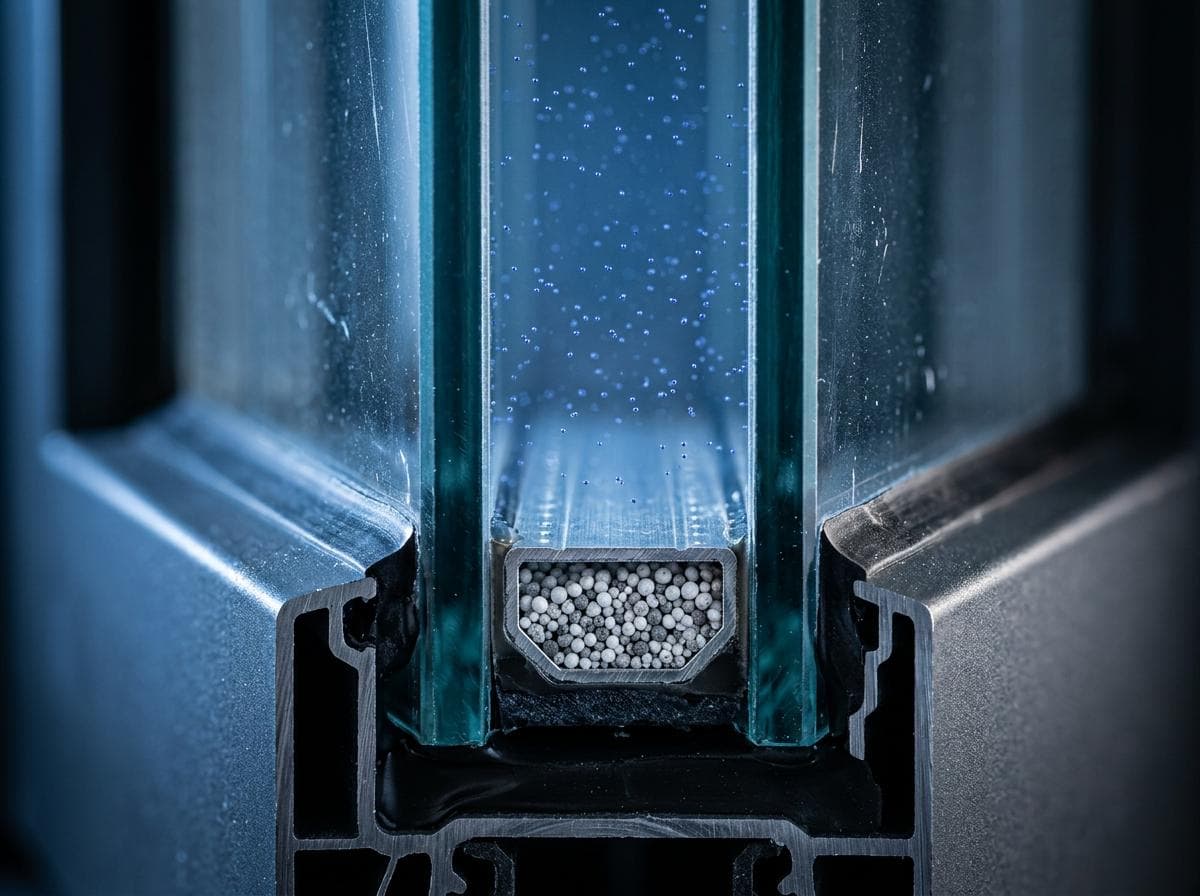

복층유리 단열 구조와 가스 충전 원리
복층유리의 가스 충전은 단순히 '넣는 것'이 아닌 정밀한 공정입니다.
- 조립: 두 장의 유리와 스페이서, 부틸 밀봉재로 1차 조립
- 진공 처리: 유리 사이의 공기를 진공 펌프로 배출
- 가스 충전: 순도 90% 이상의 불활성 가스를 정압으로 주입
- 2차 밀봉: 폴리설파이드나 실리콘으로 외곽을 완전히 밀폐
어떤 가스를 선택해야 할까? 선택 가이드
| 건축 유형 | 추천 가스 | 이유 |
|---|---|---|
| 일반 주택/상가 | 아르곤 | 가성비 최고, 표준 성능 충족 |
| 에너지 효율 1~2등급 건축물 | 크립톤 | 고성능 단열, 슬림 창호 대응 |
| 수동주택/제로에너지 건축물 | 크립톤 or 제논 | 극한의 단열 성능 필요 |
| 고층 빌딩 | 아르곤 or 크립톤 | 바람압 고려한 균형 잡힌 성능 |
마무리: 가스 선택이 에너지 비용을 결정한다
복층유리에 충전되는 가스는 단순한 '부가 기능'이 아닙니다. 창문을 통한 에너지 손실의 30~50%를 결정하는 핵심 변수입니다. 아르곤은 대부분의 건축물에서 탁월한 균형을 제공하며, 크립톤과 제논은 고성능 건축물에서 그 진가를 발휘합니다.
선택의 핵심은 프로젝트의 단열 목표와 예산의 균형점을 찾는 것입니다.
대한복층유리는 복층유리 제조 업체로서 아르곤부터 크립톤, 제논까지 다양한 가스 충전 사양의 복층유리를 제작합니다. 프로젝트 목적에 맞는 사양을 함께 검토해 드립니다.
